Дроссель Д67

Д67

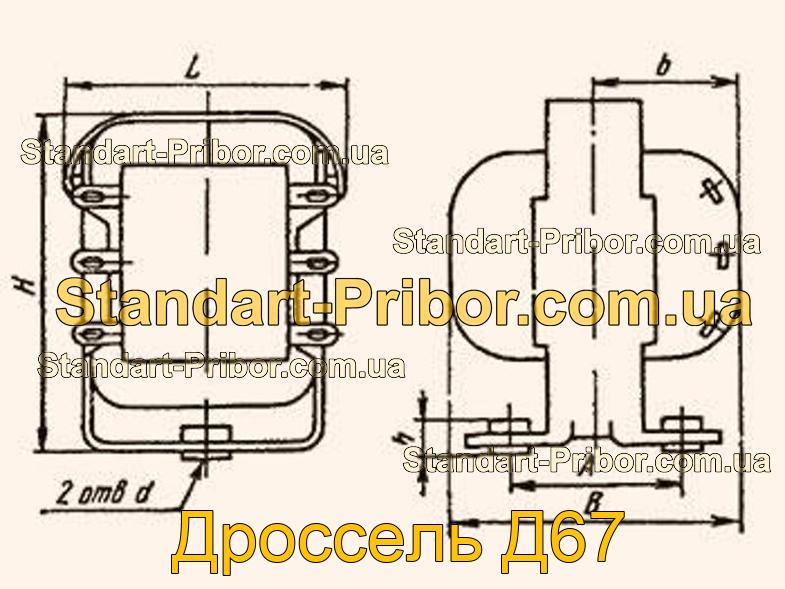

Дроссель Д67 низкочастотный малогабаритный унифицированный с одной основной и одной компенсационной обмоткой и индуктивностью 0,02 Гн.
Предназначен для работы в источниках питания и используется в фильтрах выпрямителей радиоэлектронной и радиотехнической аппаратуры общего и специального назначения.
Дроссели фильтров выпрямителей типа Д изготавливаются на броневых магнитопроводах унифицированной конструкции, индуктивностью от 150 мкГн до 40 Гн и номинальным током подмагничивания от 0,02 до 25 А.
Выпускаются 26 типоразмеров, 222 типономиналов на магнитопроводах типа ШЛ и ШЛМ.
Дроссель состоит из магнитопровода, катушки, обоймы и устройства крепления.
Конструкция дросселей разработана для монтажа на металлическом шасси аппаратуры или на печатных платах со смешанным монтажом и креплением винтами.
Производятся во всеклиматическом исполнении «В» и в исполнении для умеренного и холодного климата «УХЛ» по ГОСТ В 20.39.404-81.
Дроссели фильтров выпрямителей типа Д допускают эксплуатацию при температуре окружающей среды от -60 до +85 °С и относительной влажности воздуха 98 % при температуре +40 °С.
Устойчивы к воздействию синусоидальной вибрации в диапазоне частот 1-2500 Гц с ускорением 20 g и ударных нагрузок с длительностью 1-3 мс с ускорением 100 g.
Технические условия:
ВУШК.671330.001ТУ или ОЮ0.475.000ТУ (в зависимости от климатического исполнения и применяемого магнитопровода);
ВУШК.671330.001ТУ, АГ0.475.005ТУ.
Гарантийный срок хранения дросселей Д67 — 20 лет с даты приёмки заказчиком, а в случае перепроверки изделия — с даты перепроверки.
Минимальная наработка:
— 20000 часов — во всех режимах, допускаемых ТУ;
— 100000 часов — в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные технические и эксплуатационные характеристики дросселей фильтров выпрямителей типа Д:
● Индуктивность при номинальном токе …… от 0,00015 до 40 Гн;
● Номинальный ток подмагничивания …… от 0,02 до 25 А;
● Переменная составляющая …… от 0,1 до 35 В;
● Диапазон частот …… от 50 до 1000 Гц;
● Количество обмоток …… от 1 до 3 шт;
● Минимальная наработка …… 20000 часов;
● Температура окружающей среды …… -60…+85 °С;
● Срок сохраняемости …… 20 лет;
● Габаритные размеры …… от 34х35х33 до 66х82х89 мм;
● Масса …… от 50 до 1550 г.
Расшифровка маркировки дросселя фильтра выпрямителей:
Д67
Д — сокращённое обозначение типа дросселя;
67 — порядковый номер разработки;
Н — вариант конструктивного исполнения дросселя: Н — наличие двух одинаковых обмоток;
В — климатическое исполнение: «В» — всеклиматическое, отсутствие буквы — исполнение «УХЛ».
