Краткое техническое описание на диод лавинный ДЛ152-160-12
Диод лавинный ДЛ152-160-12 (DL152-160-12, ДЛ 152-160-12, ДЛ-152-160-12, ДЛ152 160 12, ДЛ15216012)
Диод ДЛ152-160-12 лавинный, низкочастотный, кремниевый, диффузионный, штыревого исполнения, прямой полярности.
Предназначен для работы в электротехнических и радиоэлектронных устройствах общего назначения в цепях статических преобразователей электрической энергии.
Диод ДЛ152-160-12 используется в цепях постоянного и переменного тока частотой до 500 Гц и силе тока до 160 А в режиме лавинного пробоя.
Выпускается в герметичном металлокерамическом корпусе с верхним жёстким силовым выводом.
Лавинный диод ДЛ152-160 может иметь как прямую, так и обратную полярность.
У диодов прямой полярности анодом является корпус, а катодом — гибкий вывод.
У диодов обратной полярности (в обозначении добавляется буква Х) анодом является гибкий вывод.
Маркируются цифро-буквенным кодом, полярность выводов указывается на корпусе.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: О151-80, О541.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Лавинный диод ДЛ152-160 выпускается в климатических исполнениях «УХЛ» категории размещения «2» и «Т», категории размещения «3» по ГОСТ 15150-69.
Допускает воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49м/с2, многократных ударов длительностью 2-15 мс с ускорением 147 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2.

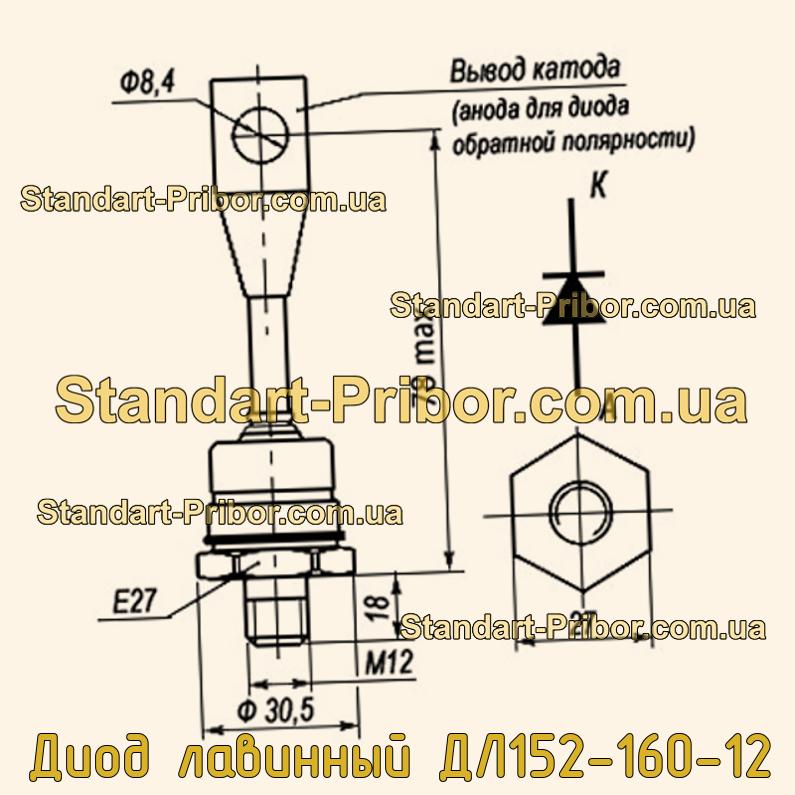

Габаритные размеры:
— общая длина — 96 мм;
— длина шпильки — 18 мм;
— резьба — М12.
Масса диода не более 95 г.
Категория качества: «ОТК».
Расшифровка маркировки диода лавинного:
ДЛ152-160-12
Д — диод;
Л — лавинный:
1 — порядковый номер модификации конструкции (цифра от 1 до 9);
5 — обозначение размера корпуса под ключ для штыревых диодов (цифра от 1 до 7);
2 — обозначение конструктивного исполнения корпуса диода: 2 — штыревой с жёстким выводом;
160- максимально допустимый средний прямой ток, А;
12- класс по обратному повторяющемуся напряжению.
Технические характеристики лавинных диодов ДЛ152-160:
| Наименование лавинного диода |
Предельные эксплуатационные параметры лавинных диодов | Значения электрических характеристик лавинных диодов | T j | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I F(AV) | U RRM | U RSM | U RWM | U R | I FRMS | I FSM | I RRM | U FM | U TO | i 2 t | r T | t rr | Q rr | R thjc | ||
| А | В | В | В | В | А | кА | мА | В | В | кА2с | мОм | мкс | мкКл | °С/Вт | °C | |
| ДЛ152-160-8 | 160 | 800 | — | 640 | 480 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
| ДЛ152-160-9 | 160 | 900 | — | 720 | 540 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
| ДЛ152-160-10 | 160 | 1000 | — | 800 | 600 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
| ДЛ152-160-11 | 160 | 1100 | — | 880 | 660 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
| ДЛ152-160-12 | 160 | 1200 | — | 960 | 720 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
| ДЛ152-160-13 | 160 | 1300 | — | 1040 | 780 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
| ДЛ152-160-14 | 160 | 1400 | — | 1120 | 840 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
| ДЛ152-160-15 | 160 | 1500 | — | 1200 | 900 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
| ДЛ152-160-16 | 160 | 1600 | — | 1280 | 960 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
| ДЛ152-160-17 | 160 | 1700 | — | 1360 | 1020 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
| ДЛ152-160-18 | 160 | 1800 | — | 1440 | 1080 | 160 | 4,4 | 20,0 | 1,35 | 0,75 | — | 1,1 | 13,0 | 506 | 0,25 | -60…+150 |
Условные обозначения электрических параметров лавинных диодов:
• I F(AV) — Максимально допустимый средний прямой ток.
• U RRM — Повторяющееся импульсное обратное напряжение.
• U RSM — Неповторяющееся импульсное обратное напряжение.
• U RWM — Импульсное рабочее обратное напряжение.
• U R — Постоянное обратное напряжение.
• I FRMS — Максимально допустимый действующий прямой ток.
• I FSM — Ударный прямой ток.
• I RRM — Повторяющийся импульсный обратный ток.
• U FM — Импульсное прямое напряжение.
• U TO — Пороговое напряжение диода.
• i 2 t — Защитный показатель.
• r T — Динамическое сопротивление.
• t rr — Время обратного восстановления.
• Q rr — Заряд обратного восстановления.
• R thjc — Тепловое сопротивление переход-корпус диода.
• T j — Температура перехода диода.
