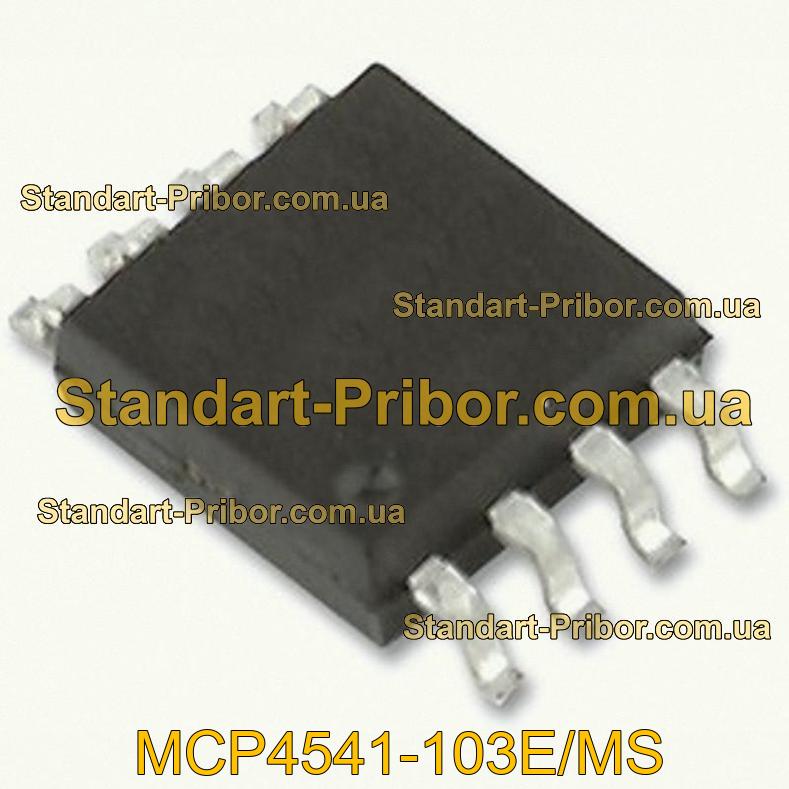

Краткое техническое описание на потенциометр MCP4541-103E/MS
Минимальная Рабочая Температура: -40 C
Максимальная Рабочая Температура: 125 C
Максимальное Напряжение Питания: 5.5В
Минимальное Напряжение Питания: 2.7В
Количество Выводов: 8вывод(-ов)
Уровень Чувствительности к Влажности (MSL): MSL 1 — Безлимитный
Стандарты Автомобильной Промышленности: AEC-Q100
Допуск Сопротивления: ± 20%
Линейность Дорожки: линейный
Температурный Коэффициент: ± 150млн-11/ C
Интерфейс Контроля: I2C, Последовательный
Полное Сопротивление: 10кОм
Количество Потенциометров: Одиночный
Стиль Корпуса Микросхемы Потенциометра: MSOP
Количество Шагов: 128
Линейка Продукции: Single 129-Tap Non-volatile Digital Pots
Вид монтажа: PCB Mount
Высота: 0.85 mm
Длина: 3 mm
Категория продукта: ИС, цифровые потенциометры
Квалификация: AEC-Q100
Количество точек подключения: Single
Напряжение питания — макс.: 5.5 V
Напряжение питания — мин.: 1.8 V
Ответвлений на точку подключения: 128
Память подвижного контакта: Non Volatile
Подкатегория: Digital Potentiometer ICs
Рабочее напряжение питания: 2.5 V, 3.3 V, 5 V
Рабочий ток источника питания: 2.5 uA
Размер фабричной упаковки: 100
Серия: MCP4541
Сопротивление: 10 kOhms
Тип выводов: SMD/SMT
Тип питания: Single
Тип продукта: Digital Potentiometer ICs
Торговая марка: Microchip Technology
Упаковка: Tube
Упаковка / блок: MSOP-8
Цифровой интерфейс: Serial (2-Wire, I2C)
Чувствительный к влажности: Yes
Ширина: 3 mm
Base Product Number: MCP4541 ->
Configuration: Potentiometer
ECCN: EAR99
Features: Selectable Address
HTSUS: 8542.39.0001
Interface: IВІC
Memory Type: Non-Volatile
Moisture Sensitivity Level (MSL): 1 (Unlimited)
Mounting Type: Surface Mount
Number of Circuits: 1
Number of Taps: 129
Operating Temperature: -40В°C ~ 125В°C
Package: Tube
Package / Case: 8-TSSOP, 8-MSOP (0.118″», 3.00mm Width)
PCN Packaging: http://www.microchip.com/mymicrochip/NotificationD
REACH Status: REACH Unaffected
Resistance — Wiper (Ohms) (Typ): 75
Resistance (Ohms): 10k
RoHS Status: ROHS3 Compliant
Supplier Device Package: 8-MSOP
Taper: Linear
Temperature Coefficient (Typ): 150ppm/В°C
Tolerance: В±20%
Voltage — Supply: 1.8V ~ 5.5V
Automotive: Yes
ECCN (US): EAR99
EU RoHS: Compliant
Lead Shape: Gull-wing
Maximum Operating Temperature (°C): 125
Maximum Single Supply Voltage (V): 5.5
Maximum Supply Current (mA): 0.0025(Typ)
Minimum Operating Temperature (°C): -40
Minimum Single Supply Voltage (V): 1.8
Mounting: Surface Mount
Number of Positions: 128
Number of Pot per Package: 1
Packaging: Tube
Part Status: Active
PCB changed: 8
Pin Count: 8
Power Supply Type: Single
PPAP: Yes
Resistance Value (kohm): 10
Supplier Package: MSOP
Supplier Temperature Grade: Extended
Taper Type: Linear
Typical Single Supply Voltage (V): 3.3|5|2.5
Вес, г: 0.1
Если вас интересует более подробная техническая информация о потенциометре MCP4541-103E/MS обращайтесь в отдел продаж. Наши менеджеры предоставлят вам квалифицированную техническую консультацию.
