Краткое техническое описание на модуль диодно-тиристорный МДТ-200-12
Модуль МДТ-200-12 диодно-тиристорный силовой низкочастотный комбинированный состоящий из последовательно соединенного кремниевого диода и p-n-p-n тиристора, включённых по полумостовой схеме.
Предназначен для применения в силовых цепях постоянного и переменного токов частотой до 500 Гц и силе тока не более 200 А.
Диодно-тиристорный модуль МДТ-200-12 применяется в бесконтактных коммутационных и регулирующих устройствах, в преобразователях, выпрямительных мостах, источниках питания, электросварочном оборудовании, системах управления двигателями и в другом электротехническом оборудовании общего назначения.
Модуль герметизирован в пластмассовом корпусе прижимной конструкции и устанавливается с помощью винтов через сквозные крепежные отверстия в корпусе.
Отвод тепла осуществляется через алюмонитридную керамику, изолирующую медное основание.
Маркируется цифро-буквенным кодом, обозначение и полярность выводов указывается на корпусе.
Тип корпуса: MTD3.
Охлаждение воздушное естественное или принудительное.
Тип рекомендуемого охладителя: О26, О36, О46, О55, О56, О57, О58.
Допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Модуль диодно-тиристорный МДТ-200 выпускается в климатических исполнениях «УХЛ» категории размещения «4» по ГОСТ 15150-69.

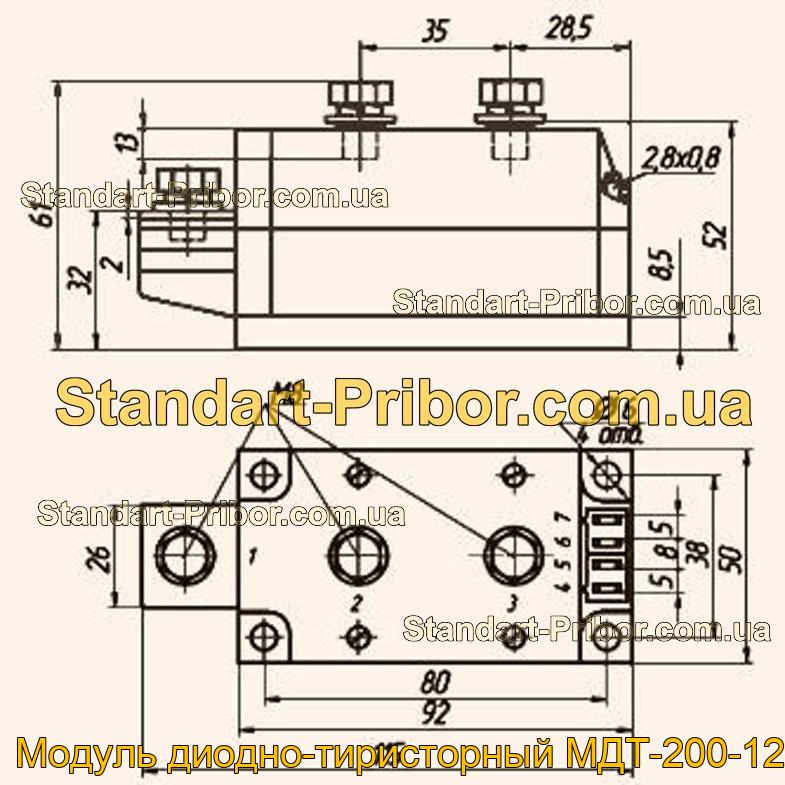

Габаритные размеры диодного модуля:
— длина — 115 мм;
— высота — 61 мм;
— ширина — 50 мм.
Масса не более 800 г.
Технические условия: ТУ16-2006 ИЕАЛ.435700.019ТУ.
Расшифровка маркировки диодно-тиристорного модуля:
МДТ-200-12
М — модуль;
Д — диод;
Т — тиристор;
200 — число, равное значению максимально допустимого среднего тока в открытом состоянии амперах;
12 — число, обозначающее класс по повторяющемуся импульсному обратному напряжению в сотнях вольт.
