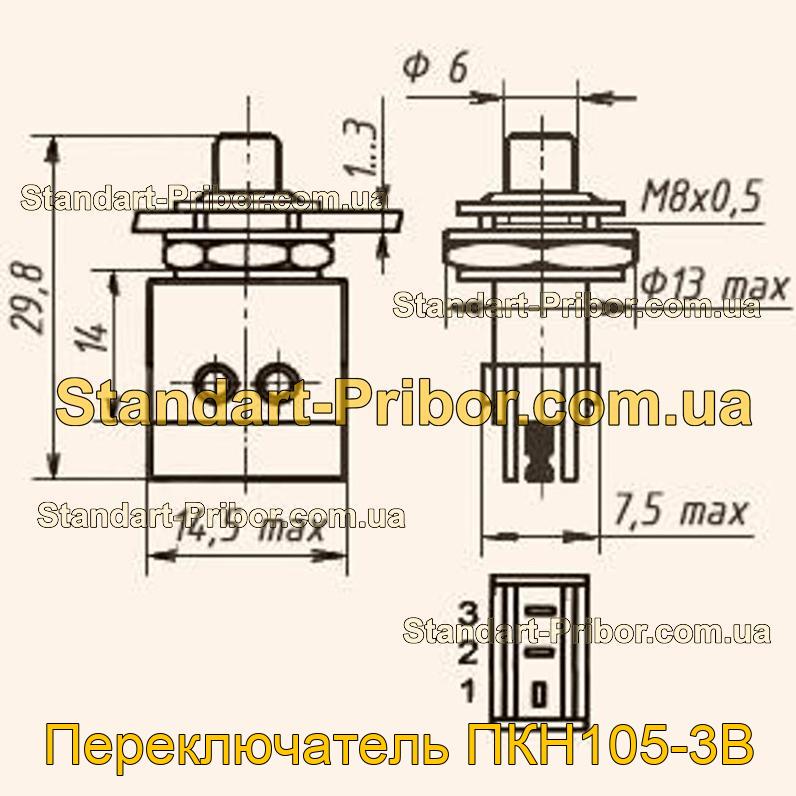

Краткое техническое описание на переключатель ПКН105-3В
Переключатели ПКН105-3В кнопочные однополюсные с переключающими контактами без фиксации в нажатом положении.
Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4,0 А.
Используется для работы в радиоэлектронной и радиотехнической аппаратуре специального назначения.
Переключатели ПКН105 выпускаются двух типономиналов в зависимости от коммутируемых электрических нагрузок и 8 конструктивных исполнений в зависимости от числа полюсов (контактных групп) и цвета кнопки.
Кнопочные переключатели изготавливаются четырех цветов:
— красный (цифры «1» или «5» после дефиса в обозначении);
— зелёный (цифры «2» или «6» после дефиса в обозначении);
— жёлтый (цифры «3» или «7» после дефиса в обозначении);
— синий (цифры «4» или «8» после дефиса в обозначении).
Подсоединение проводов к хвостовикам контактов методом пайки.
Переключатели ПКН105 изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В».
Технические условия для переключателей с приёмкой «5» АГ0.360.034ТУ.
Гарантийный срок хранения кнопок ПКН105-3В — 20 лет со дня приёмки представителем заказчика.
Минимальная наработка:
— 15000 часов во всех режимах и условиях, допускаемых ТУ.
— 40000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка условного обозначения:
ПКН105-3В
ПКН — обозначение типа кнопочного переключателя;
105 — порядковый номер разработки;
3 — типономинал, определяющий электрическую схему и цвет кнопки;
В — всеклиматическое исполнение «В».
