Трансформатор ТА11-220-400

ТА11-220-400
Трансформатор ТА11-220-400 анодный однофазный низковольтный малогабаритный на напряжение питающей сети 220 В частотой 400 Гц и номинальной выходной мощностью 24 В*А.
Предназначен для работы в электрических источниках питания радиоэлектронной аппаратуры общего и специального назначения, изготавливаемой на электровакуумных и полупроводниковых приборах.
Трансформаторы анодные типа ТА изготавливаются на стержневых и броневых магнитопроводах унифицированной конструкции, мощностью от 7,5 до 357 В*А с выходным напряжением вторичных обмоток от 6 до 355 В на токи нагрузки от 0,034 до 2,8 А.
Имеют несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединениях позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.
Конструкция трансформаторов разработана для монтажа на металлическом шасси аппаратуры или на печатных платах со смешанным монтажом и креплением винтами.
Производятся во всеклиматическом исполнении «В» и в исполнении для умеренного и холодного климата «УХЛ» по ГОСТ В 20.39.404-81.
Трансформаторы питания типа ТА допускают эксплуатацию при температуре окружающей среды от -60 до +85 °С и относительной влажности воздуха 98 % при температуре +40 °С.
Устойчивы к воздействию синусоидальной вибрации в диапазоне частот 1-2500 Гц с ускорением 20 g и ударных нагрузок с длительностью 1-80 мс с ускорением 100 g.
Технические условия:
ОЮ0.471.000ТУ или ОЮ0.471.029ТУ (в зависимости от применяемого магнитопровода и климатического исполнения);
ОЮ0.471.000ТУ, АГ0.471.009ТУ.
Гарантийный срок хранения трансформаторов питания типа ТА — 12 лет с даты приёмки заказчиком, а в случае перепроверки изделия — с даты перепроверки.
Минимальная наработка:
— 12000 часов — во всех режимах, допускаемых ТУ;
— 100000 часов — в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Расшифровка маркировки анодного трансформатора питания:
ТА11-220-400
ТА — тип трансформатора: ТА — трансформатор питания анодных цепей;
11 — порядковый номер разработки;
220 — номинальное напряжение питания в вольтах;
400 — рабочая частота питающей сети в герцах;
В — климатическое исполнение: «В» — всеклиматическое, отсутствие буквы — исполнение «УХЛ».
Основные технические и эксплуатационные характеристики трансформаторов типа ТА на напряжение питающей сети 220 В частотой 400 Гц:
● Номинальная мощность …… от 7,5 до 357 В*А;
● Напряжение питания сети, частотой 400 Гц …… 220 В;
● Выходные напряжения вторичных обмоток …… от 6 до 355 В;
● Токи вторичных обмоток в номинальном режиме …… от 0,02 до 2,8 А;
● Коэффициент полезного действия …… 70-85 %;
● Температура окружающей среды …… -60…+85 °С;
● Относительная влажность воздуха при температуре +40 °С …… 98 %;
● Минимальная наработка …… 12000 часов;
● Срок сохраняемости, не менее …… 12 лет;

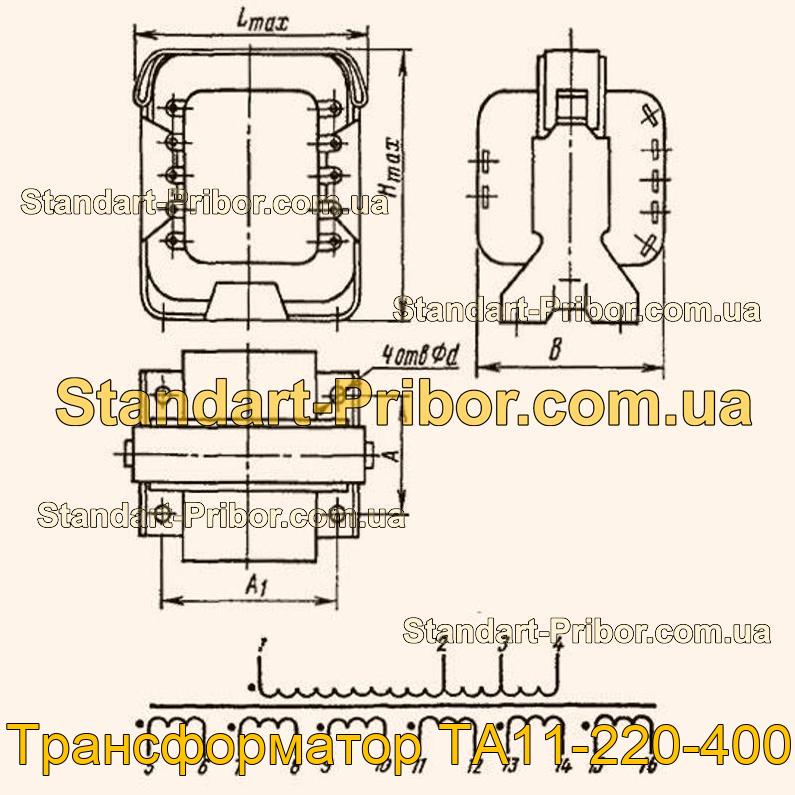

● Габаритные размеры …… от 30х29х30 до 92х82х88 мм;
● Масса …… от 35 до 2000 г.
